Prendre et monter
Choisir l’un des quatre échangeurs, le poser sur le banc et raccorder les flexibles. Débrancher puis ranger les liaisons sur leur support.

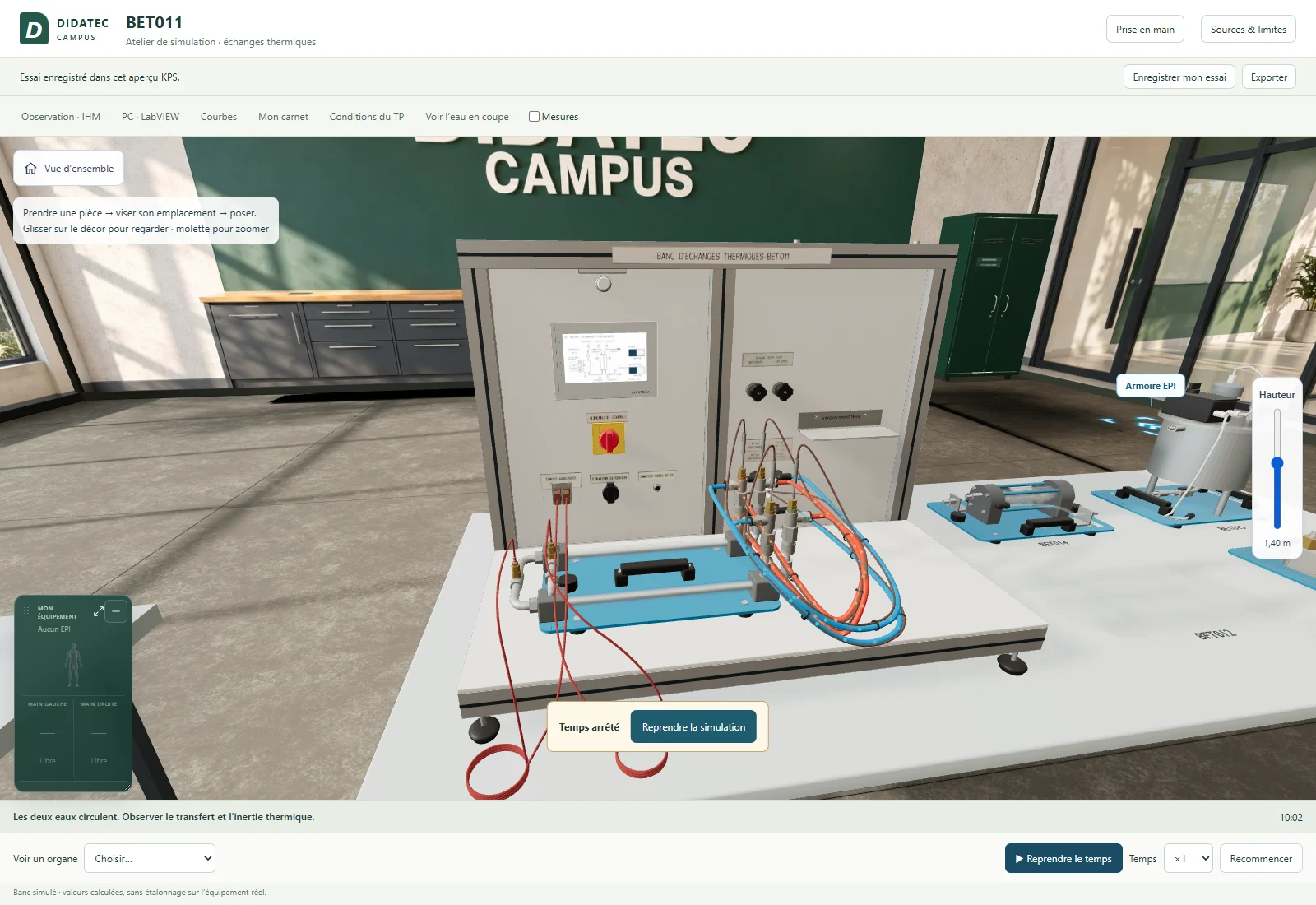

L’ATELIER BET011 · Énergie · Échanges thermiques
Monter, raccorder et comparer quatre échangeurs.
Installer un échangeur, poser les raccords et les sondes, agir sur le banc puis comparer les températures dans l’IHM et les courbes LabVIEW simulées.
● DisponibleEXPLORER LES POSSIBILITÉS DU BET011
De la découverte à la pratique.
LES ACTIVITÉS DISPONIBLES
Des actions à essayer.
Des effets à expliquer.
Retrouvez les commandes et les observations propres au BET011. Chaque atelier reprend les activités de sa machine.
Préparation de la lecture…
Mesurer avec les sondes
Installer TC5 et TC6 sur BET012, brancher leurs cordons puis les retirer et les ranger. Lire les températures sur les instruments.
Agir sur le banc
Tourner le sectionneur, régler l’ouverture des vannes, lancer la chauffe et observer les effets. L’eau froide du réseau circule sans démarrer la pompe chaude.
Comparer les essais
Connecter le PC, suivre les courbes LabVIEW simulées et exporter les relevés. Fermer les vannes, observer l’évolution thermique puis remettre en route.
PRÉPARER ET PROLONGER L’ATELIER
Avant une séance, repérer les organes et préparer l’ordre des actions. Après la pratique, revenir sur un réglage et expliquer ce qui a été observé.
Préparation de la lecture…
LES POSSIBILITÉS, À L’ÉCRAN
Ce que l’apprenant peut faire.
Choisissez une situation puis agrandissez la capture pour lire les commandes et les résultats.
Captures de l’atelier en utilisation. Les valeurs simulées sont issues d’un modèle théorique.
UNE SITUATION PÉDAGOGIQUE
Fermer, observer, remettre en route.
Après la chauffe, fermez les vannes puis rouvrez-les. Les sondes raccordées et alimentées continuent à mesurer ; les températures évoluent sous l’effet des échanges et des pertes. Chaque échangeur possède son modèle thermique propre. Les vitesses et performances restent théoriques, sans étalonnage sur un relevé du banc réel.
Préparation de la lecture…
À L’ISSUE DE LA SÉANCE
Justifier les actions réalisées, relier les réglages aux observations et confronter le raisonnement au travail sur l’équipement réel.
POURSUIVRE LA DÉCOUVERTE
Explorer les autres ateliers.
CAMPUS LABO → CAMPUS SIMULATION → CAMPUS COMPLET
Comprendre la machine.
S’entraîner au geste.
CAMPUS SIMULATION réunit le Labo et l’atelier de la machine choisie. CAMPUS COMPLET y ajoute les outils de production pédagogique, la bibliothèque, la distribution des activités et MAX.
40 € TTC / mois équivalent
Par machine et par formateur. Règlement annuel de 480 € TTC (400 € HT).
