Raccorder la boucle
Poser et retirer les cordons du coffret pour relier l’alimentation, la mesure et la commande dans le montage pédagogique proposé.
L’ATELIER RCN200 · Régulation · Instrumentation
Réguler un niveau. Comprendre la boucle.
Raccorder une boucle de niveau, régler le régulateur et observer la réponse du procédé sur le poste de supervision.
● DisponibleEXPLORER LES POSSIBILITÉS DU RCN200
De la découverte à la pratique.
LES ACTIVITÉS DISPONIBLES
Des actions à essayer.
Des effets à expliquer.
Retrouvez les commandes et les observations propres au RCN200. Chaque atelier reprend les activités de sa machine.
Préparation de la lecture…
Régler le niveau
Agir sur la consigne, les vannes et les modes de commande, puis observer l’évolution du niveau dans la cuve.
Explorer le PID
Comparer les effets des paramètres de régulation et découvrir l’auto-réglage sur le modèle hydraulique simulé.
Exploiter les courbes

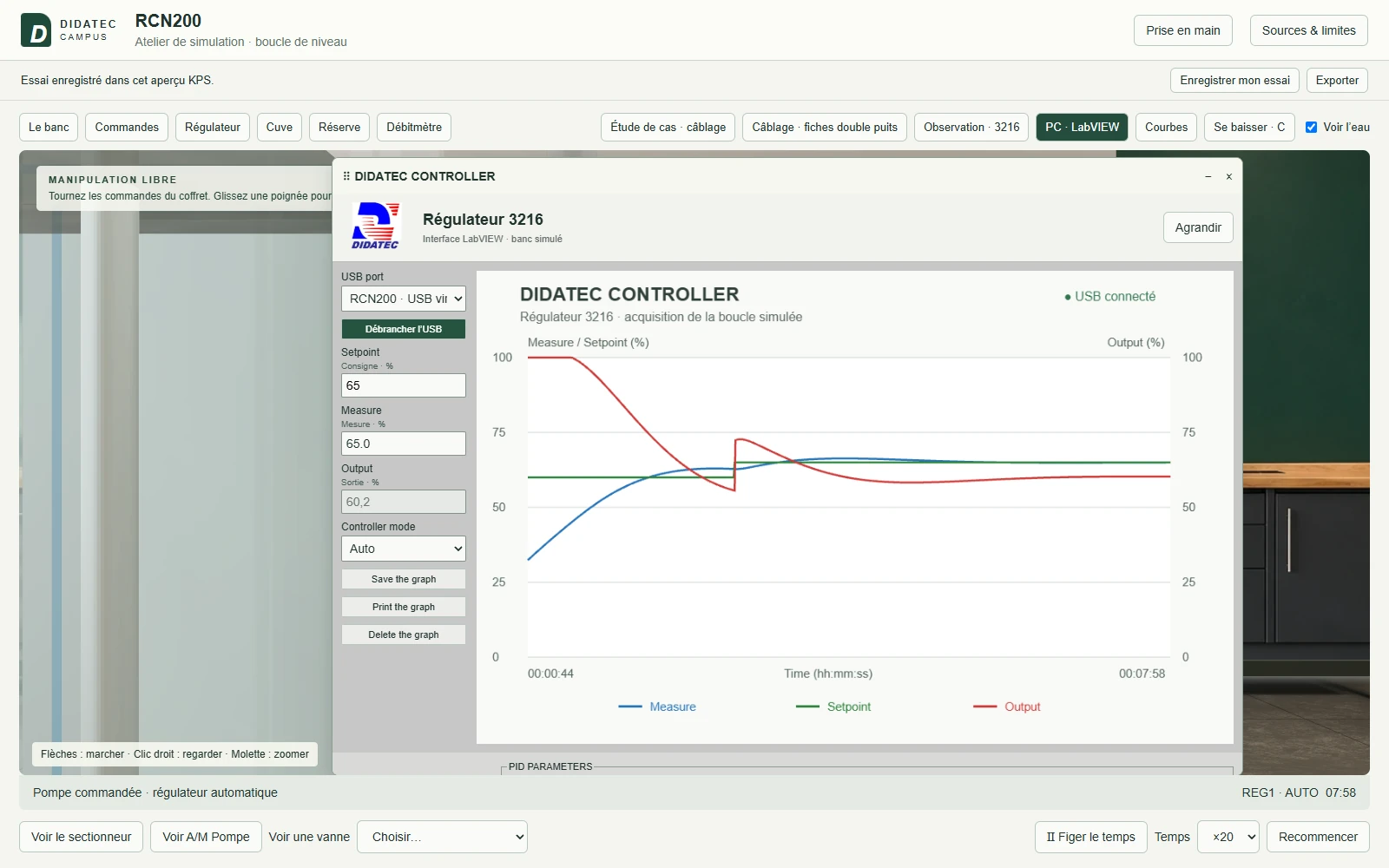

Suivre la mesure, la consigne et la sortie sur le PC de supervision, puis exporter les relevés pour comparer les essais.
PRÉPARER ET PROLONGER L’ATELIER
Avant une séance, repérer les organes et préparer l’ordre des actions. Après la pratique, revenir sur un réglage et expliquer ce qui a été observé.
Préparation de la lecture…
LES POSSIBILITÉS, À L’ÉCRAN
Ce que l’apprenant peut faire.
Choisissez une situation puis agrandissez la capture pour lire les commandes et les résultats.
Captures de l’atelier en utilisation. Les valeurs simulées sont issues d’un modèle théorique.
UNE SITUATION PÉDAGOGIQUE
De la consigne à la réponse du procédé
Faire évoluer la consigne de niveau, observer la réponse et comparer deux réglages PID. Le montage par cordons aide à relier la mesure, le régulateur et la commande de la pompe. Le comportement est pédagogique : il ne reproduit pas le micrologiciel du régulateur réel.
Préparation de la lecture…
À L’ISSUE DE LA SÉANCE
Justifier les actions réalisées, relier les réglages aux observations et confronter le raisonnement au travail sur l’équipement réel.
POURSUIVRE LA DÉCOUVERTE
Explorer les autres ateliers.
CAMPUS LABO → CAMPUS SIMULATION → CAMPUS COMPLET
Comprendre la machine.
S’entraîner au geste.
CAMPUS SIMULATION réunit le Labo et l’atelier de la machine choisie. CAMPUS COMPLET y ajoute les outils de production pédagogique, la bibliothèque, la distribution des activités et MAX.
40 € TTC / mois équivalent
Par machine et par formateur. Règlement annuel de 480 € TTC (400 € HT).
